EKG

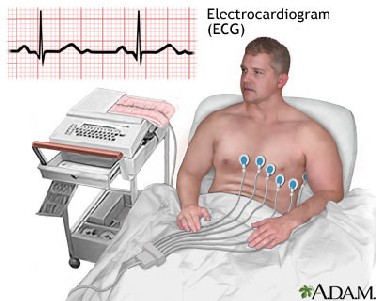

EKG – elektrokardiogram. Zapisuje aktywność elektryczną serca w postaci graficznego obrazu na papierze. Wykazuje serię wychyleń od lini podstawowej (lini izoelektrycznej) nazywamy je załamkami: P,Q,E,S,T,U. Odstępy między wychyleniami nazywamy odstępami lub odcinkami – jest to czas trwania odcinków i załamków.Każdy załamek odpowiada depolaryzacji (rozładowanie elektyrczne) albo repolaryzacji (ponowne naładowanie) określonego obszaru serca.
Prędkość przesuwania papieru to 25mm/s rzadziej 50,100mm/s. Zapis elektryczny serca uzależniony jest od tego gdzie położona jest elektroda i czy pobudzenie w sercu odbywa się w stronę elektrody (załamek +) czy w przeciwnym kierunku (załamek -). Mierząc odstępy między sąsiednimi pobudzeniami, możemy wyliczyć częstość rytmu i określić, czy jest ona prawidłowa, czy też mamy do czynienia z bradykardią (wolnym rytmem) lub tachykardią (przyspieszoną czynnością serca). Prawidłowo serce powinno kurczyć się zczęstoscią pomiędzy 60 a100 uderzeń na minutę Krzywa EKG zawiera ponadto wiele informacji o mięśniu serca. Można z niej wyczytać cechy przerostu mięśnia komór i ich przeciążenia spotykane w nadciśnieniu tętniczym (lewa komora) lub nadciśnieniu płucnym (przeciążenie prawej komory) oraz w wielu wadach zastawkowych serca i tzw. kardiomiopatiach (pierwotnych chorobach mięśnia serca). Najważniejszą chyba jednak rolą badania EKG jest wykazywanie cech niedokrwienia mięśnia serca i cech zawału lub pozostałej po nim blizny.
Elektrokardiogram pozwala określić, której ściany serca dotyczy niedokrwienie lub martwica i jak duży (w przybliżeniu) zajmuje ona obszar.

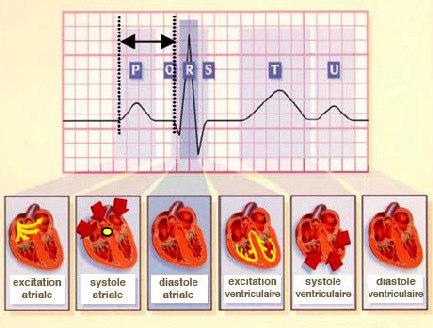

- załamki - wychylenia od linii izoelektrycznej (dodatni, gdy wychylony w górę; ujemny, gdy wychylony w dół)
- odcinki - czas trwania linii izoelektrycznej pomiędzy załamkami
- odstępy - łączny czas trwania odcinków i sąsiadującego załamka
ZAŁAMKI
1) załamek P
- Powstaje w momencie depolaryzacji mięśniówki przedsionków szerzącej się z węzła zatokowo-przedsionkowego (S.A.)
- Rozprzestrzenianie się pobudzenia z węzła z-p poprzez przedsionki :
- powinien być + w odprowadzeniach ; I,II,aVL
- powinien być – w odprowadzeniach ; aVR
- Może być
- (+) dwufazowy
- (-) w odprowadzeniach ;III,aVF,V1
- Jeżeli jest nieprawidłowy to :
- może być podwyższony,poszerzony,dwuszczytowy,odwrócony
2) załamek Q
- odpowiada depolaryzacji przegrody międzykomorowej
- depolaryzacja przebiega od strony lewej do prawej
- określany jako przegrodowe załamki Q
3) załamek T
- odpowiada repolaryzacji komór
- repolaryzacja odbywa się od nasierdzia do wsierdzia
- zazwyczaj skierowany jest w tym samym kierunku co zespół ORS czyli jest +
- odwrócenie załamka może być spowodowane :
- niedokrwieniem m.sercowego
- blokiem odnogi pęczka Hisa
4) załamek QRS
- odpowiada depolaryzacji mięśnia komór
- czas trwania nie powienien przekraczać ; 0,10s
- jego poszerzenie występuje w :
- blokach odnóg pęczka Hisa
- przeroście komór
ODCINKI
1) odcinek PQ
- wyraża czas przewodzenia depolaryzacji przez węzeł przedsionkowo-komorowy (AV)
2) odcinek ST
- jest to okres depolaryzacji komór
- rejestruje okres nie zmieniającej się polarności komór
- prawidłowy odcinek ST znajduje się w lini izoelektrycznej, ale wychyla się ku górze
- obniżenie odcinka ST poniżej 0.5mm jest nieprawidłowe
- uniesienie odcinka ST występuje :
- ostry zawał serca
- zapalenie osierdzia
1) odstęp PQ , PR
ODSTĘPY
- odpowiada czasowi potrzebnemu bodźcowi elektrycznemu na przebycie drogi z węzła zatokowego do mięśnia komór ( od w.zatokowo-predsionkowego do w.przedsionkowo-komorowego ; S.A.AV)
- czas trwania odstępu PQ zależy od wieku, i częstotliwości akcji serca,nie powinien przekraczać 0,20s
- wydłużenie PQ spowodowane jest : zaburzeniem przewodzenia przedionkowo-komorowego
2) odstęp ST
- wyraża czas wolnej i szybkiej repolaryzacji m.komór ( 2 i 3 faza repolaryzacji)
3) odstęp QT
- wyraża czas potencjału czynnościowego mięsnia komór (depolaryzacja + repolaryzacja)

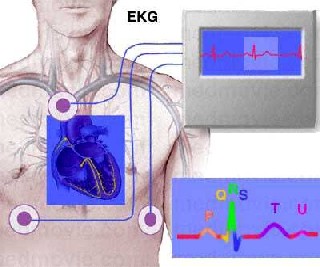

Odprowadzenia:
Standardowe EKG wykonuje się przy pomocy 12 odprowadzeń:
- 3 dwubiegunowe kończynowe Einthovena (I , II , III)
- 3 jednobiegunowe kończynowe wzmocnione Goldbergera (aVR, aVL, aVF)
- 6 jednobiegunowych przedsercowych Wilsona (V1, V2, V3, V4, V5, V6)
Odprowadzenia dwubiegunowe kończynowe Einthovena
- W tym odprowadzeniu umieszczamy 4 elektrody na ciele badanego:
- elektroda czerwona - prawa ręka (RA)
- elektroda żółta - lewa ręka (LA)
- elektroda zielona - lewa goleń (LF)
- elektroda czarna - prawa goleń (tzw. punkt odniesienia; ziemia)
Trzy pierwsze elektrody tworzą tzw. trójkąt Einthovena, który w założeniu jest trójkątem równobocznym, co sprawia, iż linie poprowadzone prostopadle z każdego ze środków trzech boków, reprezentujące zerowy potencjał, przetną się w środku trójkąta. Pomiędzy pierwszymi trzema w/w elektrodami wykonuje się pomiar różnicy potencjałów (w mV):
- odprowadzenie I - różnica potencjałów pomiędzy elektrodami "lewa ręka" a "prawa ręka" (LA - RA)
- odprowadzenie II - różnica potencjałów pomiędzy elektrodami "lewa goleń" a"prawa ręka" (LF - RA)
- odprowadzenie III - różnica potencjałów pomiędzy elektrodami "lewa goleń" a "lewa ręka" (LF - LA)
Odprowadzenia jednobiegunowe kończynowe wzmocnione Goldbergera
Z powyższych 3 elektrod odczytujemy również wzmocnione sygnały:
- odprowadzenie aVR - z elektrody "prawa ręka" (RA)
- odprowadzenie aVL - z elektrody "lewa ręka" (LA)
- odprowadzenie aVF - z elektrody "lewa goleń" (LF)

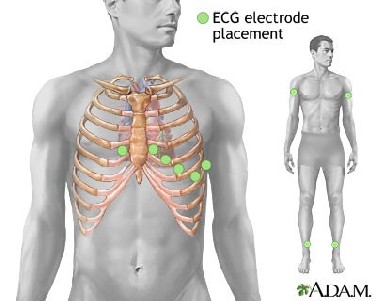

Odprowadzenia jednobiegunowe przedsercowe Wilsona
Połączenie razem 3 w/w odprowadzeń kończynowych daje teoretycznie wypadkowy potencjał równy 0. Ten wspólny punkt można połączyć z ujemnym biegunem galwanometru, a kolejne elektrody połączyć z biegunem dodatnim galwanometru. W standardowym 12-odprowadzeniowym EKG wykorzystuje się 6 elektrod jednobiegunowych przedsercowych Wilsona:
- V1 - elektroda w prawym czwartym międzyżebrzu (przestrzeni międzyżebrowej) przy brzegu mostka
- V2 - elektroda w lewym czwartym międzyżebrzu (przestrzeni międzyżebrowej) przy brzegu mostka
- V3 - w połowie odległości pomiędzy elektrodami V2 a V4
- V4 - elektroda w lewym piątym międzyżebrzu (przestrzeni międzyżebrowej) w linii środkowo-obojczykowej lewej
- V5 - elektroda w lewym piątym międzyżebrzu (przestrzeni międzyżebrowej) w linii pachowej przedniej lewej
- V6 - elektroda w lewym piątym międzyżebrzu (przestrzeni międzyżebrowej) w linii pachowej środkowej lewej
Bibliografia :
Milanowska – Podstawy rehabilitacji ruchowej w dysfunkcjach narządu ruchu http://pl.wikipedia.org/wiki/Strona_g%C5%82%C3%B3wna www.medmovie.com
http://www.resmedica.pl/zdart6985.html
